Autocad es una herramienta esencial para arquitectos, ingenieros y diseñadores gráficos. Una de las funciones más importantes de este software es la capacidad de acotar con precisión nuestros planos. La acotación permite visualizar las dimensiones y características de los elementos de un dibujo. En este artículo, vamos a explorar cómo usar Yqarch para acotar de manera rápida y eficiente, optimizando tu flujo de trabajo.

¿Pasas horas acotando planos arquitectónicos en AutoCAD?

La acotación manual es tediosa y propensa a errores, especialmente en proyectos grandes

YQArch (el plugin gratuito más usado en arquitectura) incluye herramientas para automatizar acotaciones con solo unos clics. Ejemplo real: "Un plano de planta que normalmente toma 30 minutos en acotarse, con YQArch puede hacerse en 5 minutos… ¡o menos!"

Aquí vamos a enseñarte cómo usar YQArch para acotar planos rápido, desde la configuración básica hasta trucos profesionales.

¿Qué es YQArch y por qué usarlo para acotar?

Definición breve

• YQArch es un plugin gratuito para AutoCAD diseñado para agilizar dibujos arquitectónicos (muros, puertas, escaleras y, por supuesto, acotaciones).

Ventajas de acotar con YQArch vs. AutoCAD estándar

✔ Comandos optimizados: Acota con 1 clic lo que en AutoCAD requiere 5 pasos.
✔ Precisión automática: Evita errores de alineación o distancias incorrectas.
✔ Ahorro de tiempo: Reduce hasta un 70% el tiempo en planos técnicos.

¿Quién debería usarlo?

• Arquitectos y estudiantes: Para entregas rápidas y profesionales.

• Constructores: Necesitan planos bien acotados para evitar errores en obra.

• Diseñadores CAD: Que trabajan con proyectos repetitivos.

Requisitos y Configuración Inicial

Antes de empezar:

• Tener YQArch instalado (si no lo tienes, [enlace a guía de instalación: https://archhoo.com/yqarch-plugin-autocad).

• AutoCAD 2015-ACTUAL (funciona en versiones en español e inglés).

• Tener el plugin en inglés (comando "YQLANG" y colocar en inglés)

Cómo Acotar con YQArch (Tutorial Paso a Paso)

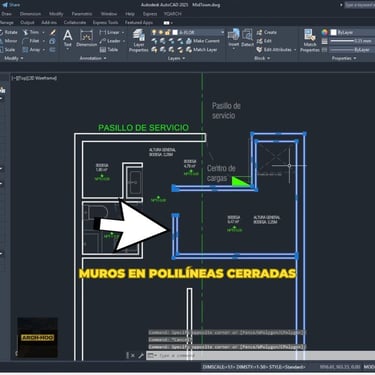

1.- Tener todos nuestros muros en polilíneas: Lo primero que tenemos que hacer es tener todos nuestros muros u objetos que vayamos a acotar en polilíneas cerradas para que el plugin los reconozca

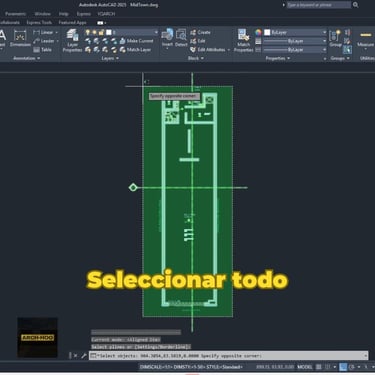

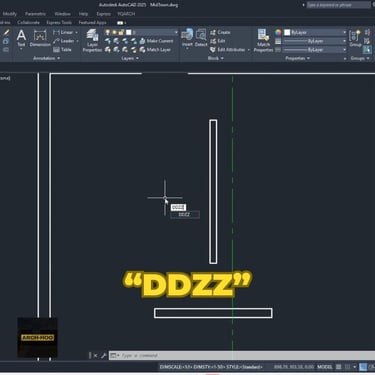

2.- Colocar el comando "DDZZ": Activamos el comando "DDZZ" y seleccionamos todos los muros hechos de polilínea

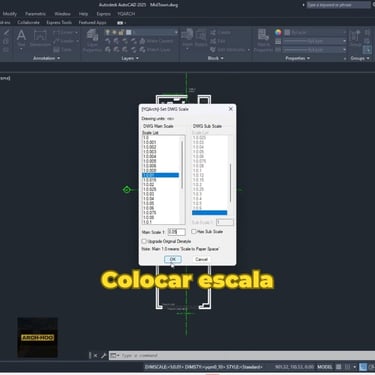

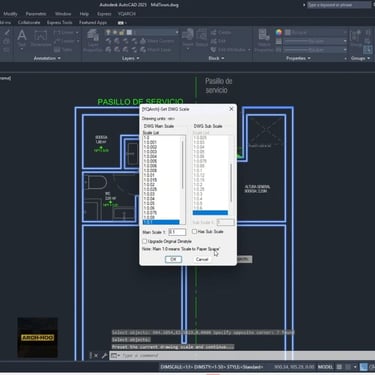

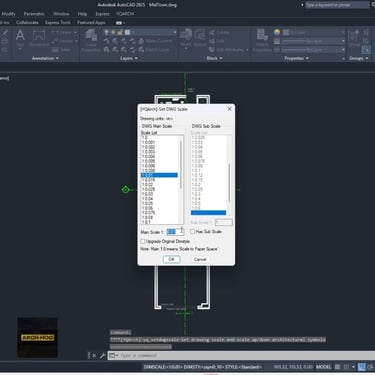

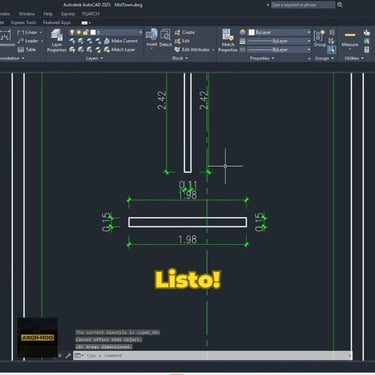

3.- Dar ENTER y cambiar ESCALA: Una vez seleccionamos todos los muros hechos de polilínea damos "ENTER" y se nos abrirá un cuadro para colocar la ESCALA de las cotas, si tenemos nuestra escala de dibujo en metros, nosotros colocamos "0.05" de factor de escala de las cotas y damos "OK" y LISTO!

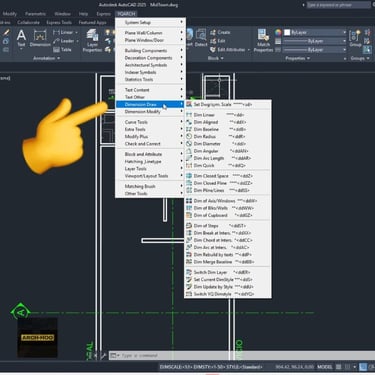

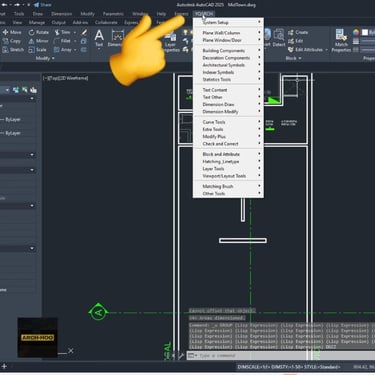

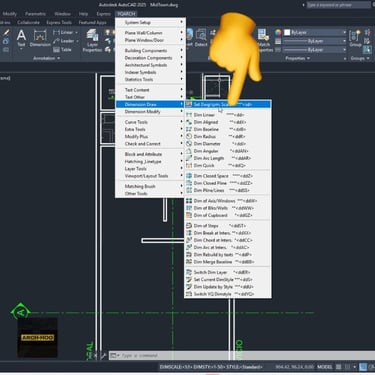

4.- Si no te aparece el cuadro de escala: Si al activar el comando no se abre el cuadro de escala y no nos deja cambiar las medidas de las cotas, no te preocupes, control Z a las cotas grandes o pequeñas que se hayan creado y nos dirigimos al plugin en la barra de tareas

Para aprovechar al máximo el comando Yqarch, considera los siguientes consejos:

• Familiarízate con las diferentes opciones de personalización que ofrece el comando.

• Practica con diferentes tipos de objetos para observar cómo el comando se comporta en cada caso.

• Mantén tu plantilla de trabajo limpia y organizada para una acotación más efectiva.

Utilizando Yqarch te permitirás acotar en Autocad de una manera más fluida y profesional. Continuar explorando y aprendiendo sobre las funcionalidades de Autocad te hará un mejor usuario y mejorará tus resultados en los proyectos.

Solución de Problemas Comunes

1. "Me generó esquinas en los bordes de los muros"

• Solución: Es completamente normal, podemos separar la polilínea y volver a dibujar el borde, lo bueno es que las cotas son totalmente editables.

2. "Los textos de cota son muy pequeños"

• Solución: Ajusta DIMTXT o usa DIMSTYLE para cambiar el tamaño global.

3. "YQArch no reconoce los comandos"

• Solución: Reinstala el plugin o verifica que esté cargado en APPLOAD.

Preguntas Frecuentes (FAQ)

1. ¿YQArch es compatible con AutoCAD LT?

❌ No, solo con versiones completas de AutoCAD.

2. ¿Puedo personalizar el formato de las cotas?

✅ Sí, con DIMSTYLE o editando el archivo de configuración de YQArch.

3. ¿Funciona en proyectos BIM?

🔷 Solo para elementos 2D. Para BIM, usa AutoCAD Architecture o Revit.

Conclusión

Acotar con YQArch te ahorrará horas de trabajo y mejorará la calidad de tus planos. Ahora que sabes cómo:

Prueba los comandos ZC, DC y ZH en tu próximo proyecto.

Descarga YQArch si aún no lo tienes (https://archhoo.com/yqarch-plugin-autocad).

Aprende a instalarlo aquí: https://archhoo.com/como-descargar-e-instalar-yqarch-para-autocad-or-guia

Comenta qué otros tutoriales de YQArch necesitas.
