Cómo crear sombras en AutoCAD: tutorial paso a paso

Si estás buscando darle un toque más realista a tus proyectos de construcción, aprender a crear sombras en AutoCAD es el primer paso. Las sombras son un elemento crucial para mejorar la percepción visual de tus diseños, y en este tutorial verás un proceso sencillo y efectivo. ¡Vamos a empezar!

¿Qué son las sombras en AutoCAD?

Definición simple:

• Las sombras en AutoCAD son efectos que simulan cómo la luz interactúa con los objetos en un modelo 3D.

• Piensa en una maqueta física iluminada con una lámpara: las sombras ayudan a entender la volumetría. En AutoCAD, pasa lo mismo, pero de forma digital.

Tipos de sombras más usadas en arquitectura:

1. Sombras solares (para estudios de asoleamiento y sombreado en fachadas).

2. Sombras artificiales (luces puntuales en interiores, como lámparas o focos).

3. Sombras suaves vs. duras (dependiendo del tipo de luz y material).

¿Dónde se usan?

• En renders para presentaciones de clase.

• En planos de sombreado para análisis bioclimáticos.

Creando sombras en AutoCAD

Para comenzar a crear sombras en AutoCAD, asegúrate de tener un proyecto abierto en el que entiendas bien la disposición de tus elementos, por ejemplo, que está por delante y qué está por arriba. A continuación, sigue estos sencillos pasos:

• Identifica la fuente de luz: Antes de añadir sombras, es esencial saber de dónde proviene la luz. Esto afectará la dirección y la intensidad de las sombras que crearás.

• Ajusta tu perspectiva: Utiliza las herramientas de visualización de AutoCAD para ver tu diseño desde diferentes ángulos. Esto te ayudará a visualizar cómo se proyectarán las sombras en tu proyecto.

• Utiliza las herramientas de sombreado: En AutoCAD, puedes usar la herramienta de sombreado para añadir sombras a tus objetos. Selecciona el área que deseas sombrear y elige el tipo de sombreado que mejor se adapte a tu diseño.

Recuerda, la clave para un efecto realista es prestar atención a los detalles. Asegúrate de que las sombras sean coherentes con la fuente de luz y la forma de tus objetos.

Enfoque en estudiantes:

• Muchos estudiantes subestiman el poder de las sombras en sus proyectos, pero son clave para transmitir realismo y profundidad.

• Ejemplo: Imagina presentar una maqueta 3D de un edificio sin sombras: parecerá plano y poco profesional.

Objetivo del artículo:

• Explicar de manera sencilla qué son las sombras en AutoCAD, cómo funcionan y por qué son esenciales en tus entregas académicas y proyectos reales.

¿Por qué son importantes para los estudiantes de arquitectura?

Mejoran la presentación de tus proyectos

• Ejemplo: Un render con sombras bien aplicadas puede hacer la diferencia entre un 7 y un 10 en una entrega.

Ayudan a entender la luz natural y artificial

• Ejemplo práctico: Si diseñas un edificio y no consideras las sombras, podrías tener problemas con espacios oscuros o sobrecalentados.

Son clave en concursos y portafolios

• Ejemplo: Un panel de concurso con renders realistas (incluyendo sombras) llama más la atención que uno plano.

Conclusión y Tarea Práctica

Resumen:

• Las sombras no son solo un efecto visual, sino una herramienta de diseño clave.

• Dominarlas te dará ventaja en tus proyectos académicos y profesionales.

Tarea para estudiantes:

1. Abre un proyecto en AutoCAD.

2. Sigue los pasos para activar sombras solares.

3. Compara cómo se ve con y sin sombras.

4. Desafío extra: Exporta dos imágenes y compáralas en tu próxima entrega.

¿Tienes dudas? Mira el video completo y déjanos tus preguntas en los comentarios.

Consejos para mejorar el realismo

Además de crear sombras, hay otros trucos que puedes aplicar para elevar el realismo de tus proyectos. Aquí te dejo algunas recomendaciones que puedes integrar junto con tu técnica de sombras:

• Colores y texturas: Usa colores adecuados y texturas que complementen el ambiente y el propósito del diseño. Esto no solo hará que las sombras sean más efectivas, sino también que todo el proyecto tenga un acabado profesional.

• Perspectiva y escala: Siempre verifica que los elementos de tu diseño tengan la escala correcta en comparación con los otros. Las sombras también se ven diferentes según la altura de los objetos y la distancia a la fuente de luz.

• Pruebas y revisiones: No dudes en hacer pruebas de distintos tipos de sombras y ajustes en tus diseños. Cada proyecto es único, así que experimentar te puede llevar a resultados sorprendentes.

Con estos sencillos pasos y consejos, ahora estás listo para comenzar a crear sombras en AutoCAD. No olvides divertirte mientras trabajas en tus proyectos y experimentar con diferentes técnicas. ¡Pronto tus diseños se verán más realistas y atractivos que nunca!

Tutorial Paso a Paso: Crear Sombras En AutoCAD

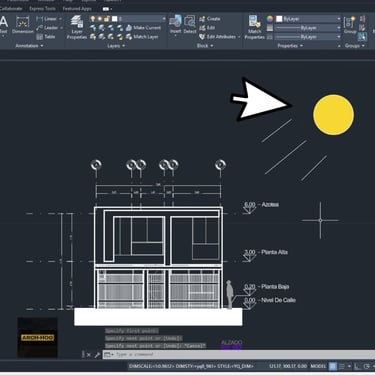

1.- Identificar una fuente de luz: Para ello, podemos ubicarla en donde queramos, entre más estudios de soleamiento hagamos, más realista serán nuestras sombras y nuestros proyectos, una opción es buscar el recorrido del sol en la ubicación real del proyecyo y simular el recorrido en programas como Revit, así veremos dónde está el sol a todas las horas del día y cómo llega la luz.

2.- Crear un layer con el nombre de "sombras": Para trabajar en órden, crearemos un nuevo layer con el nombre de "sombras". De esta menera, podremos modificarlas sin problemas.

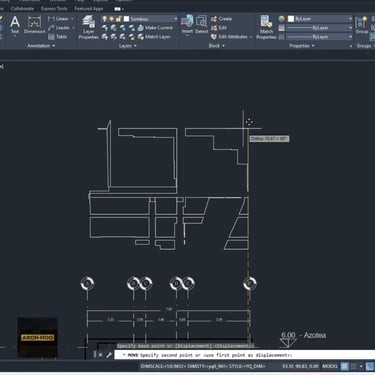

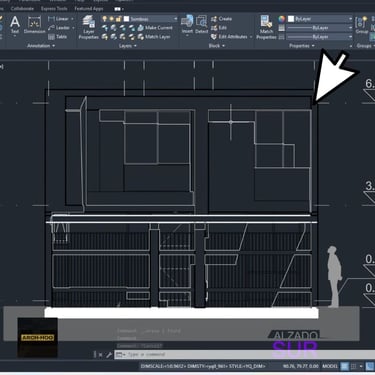

3.- Hacer el contorno de las sombras con una polilínea: Una vez tengamos nuestra referencia de luz, podremos ubicar cómo se crearán las sombras, puede ser mediante una imagen de referencia o interpretando nosotros mismos cómo se proyectan las sombras. De la forma que sea, dibujaremos el contorno de todas las sombras que deseemos que tenga nuestro plano, entre más detalladas estén, mucho mejor.

4.- Mover todos los contornos: Movemos todos los contornos desde un punto de referencia a un lugar donde podamos aplicar "hatchs" sin problemas"

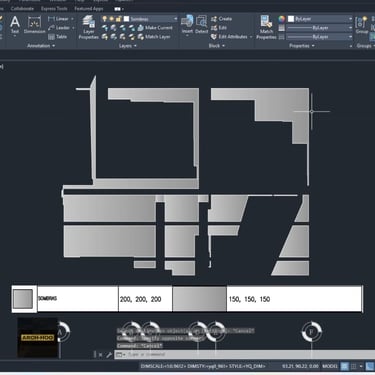

5.- Aplicamos un "hatch" o sombreado: Aplicamos a todos los contornos un hatch, puede ser sombreado o color sólido, dependerá de tu gusto, el objetivo es que sea un color gris que represente la sombra

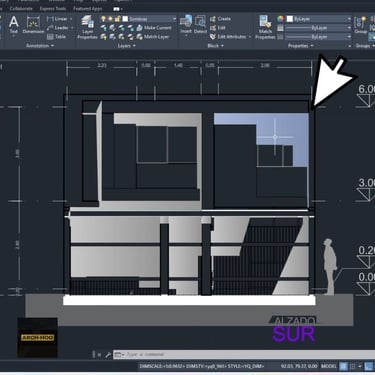

6.- Mover todos los "hatchs" o sombrados: Desde nuestro punto de referencia, vamos a mover solamente los sombreados a nuestro plano.

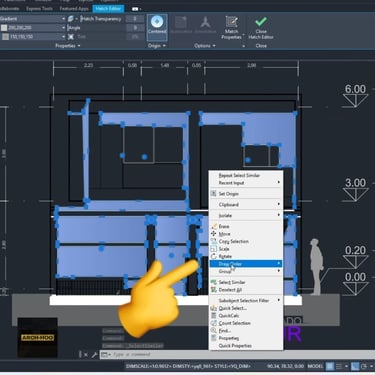

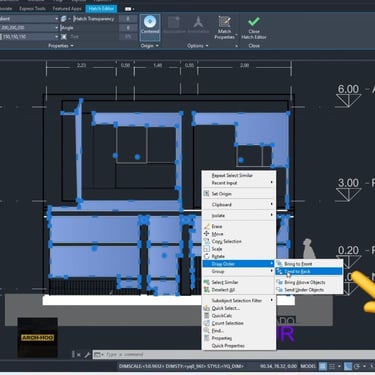

7.- Movemos al fondo: Seleccionamos todos los "hatchs" o sombreados, después clic derecho, "draw order" u órden de dibujo y en "send to back" o mandar al fondo. Listo, notaremos que hay líneas por encima de los sombreados y ya estará todo listo

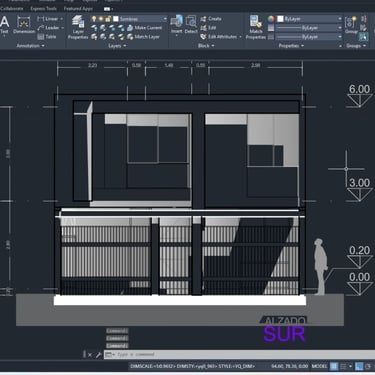

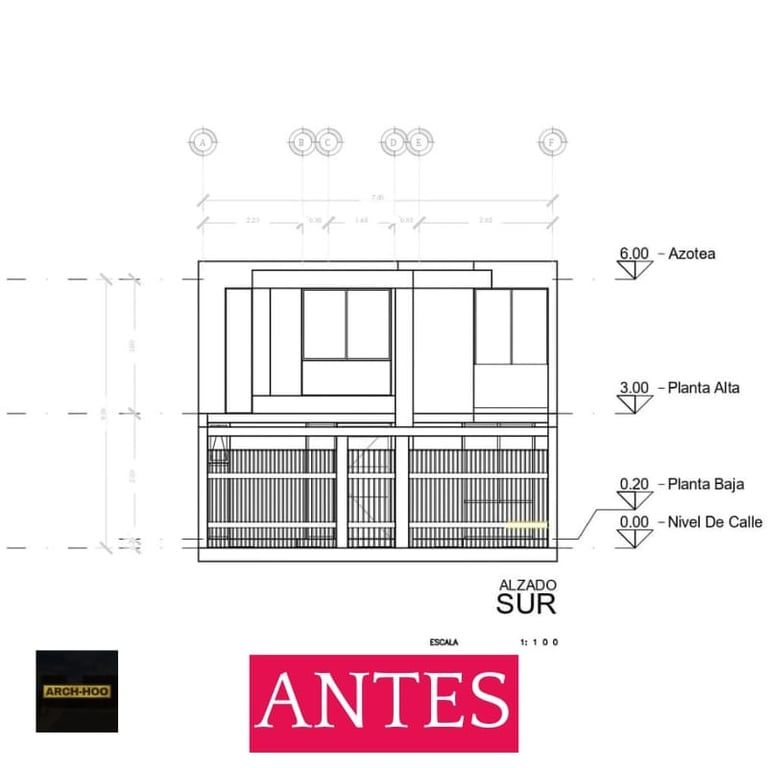

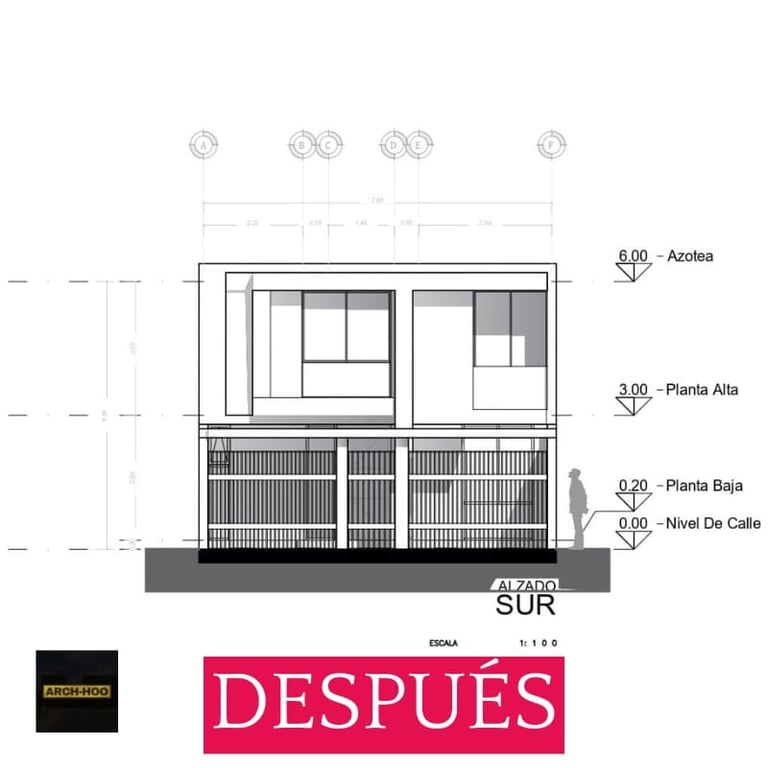

Antes y después

Te presentamos ejemplos de cómo quedan los planos antes y después de configurarlos, recuerda que puedes descargar la imagen y los planos totalmente gratis aquí, en Archhoo.com

8.- Imprimir: Para visualizar el efecto, podemos hacer una previsualizción en la impresión o abrir un "layout" para ver el efecto.
